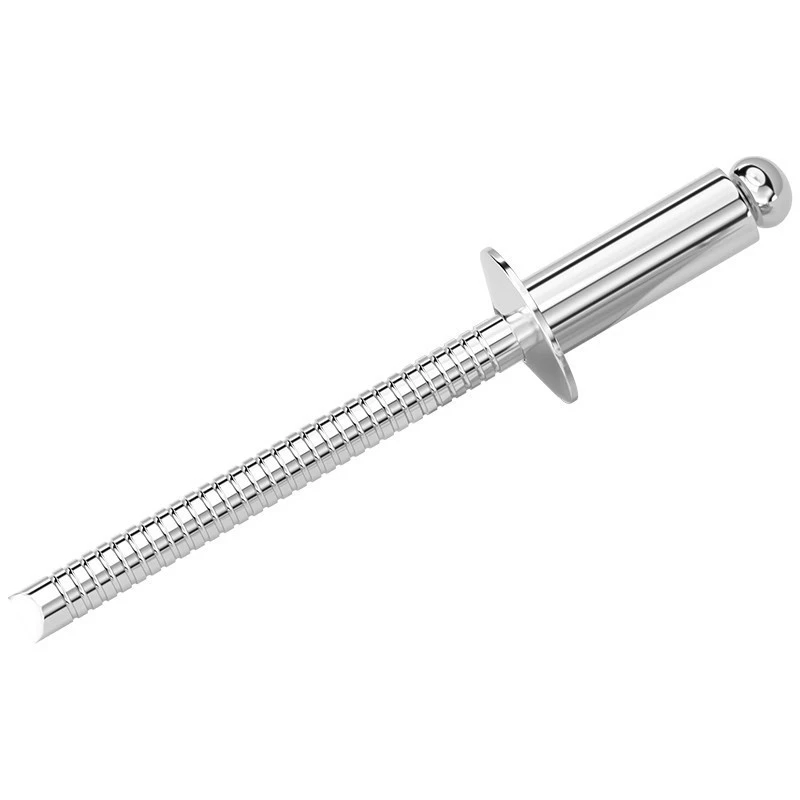

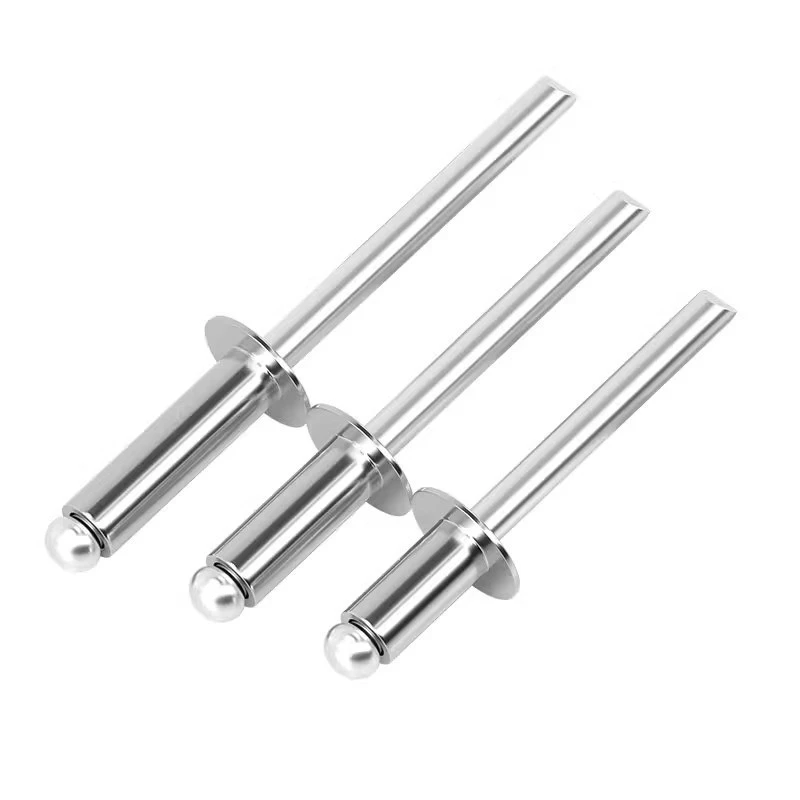

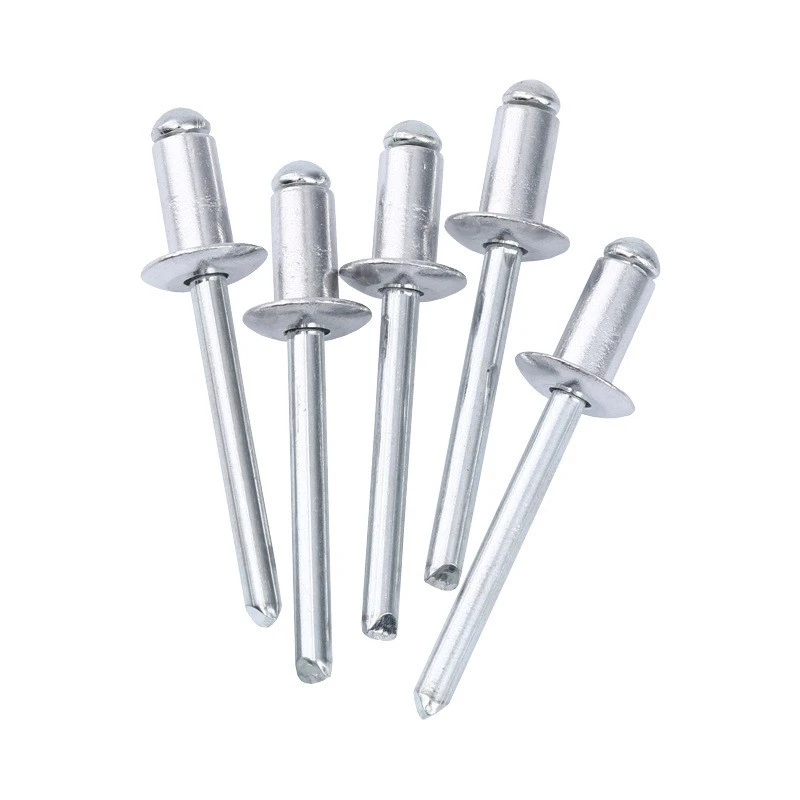

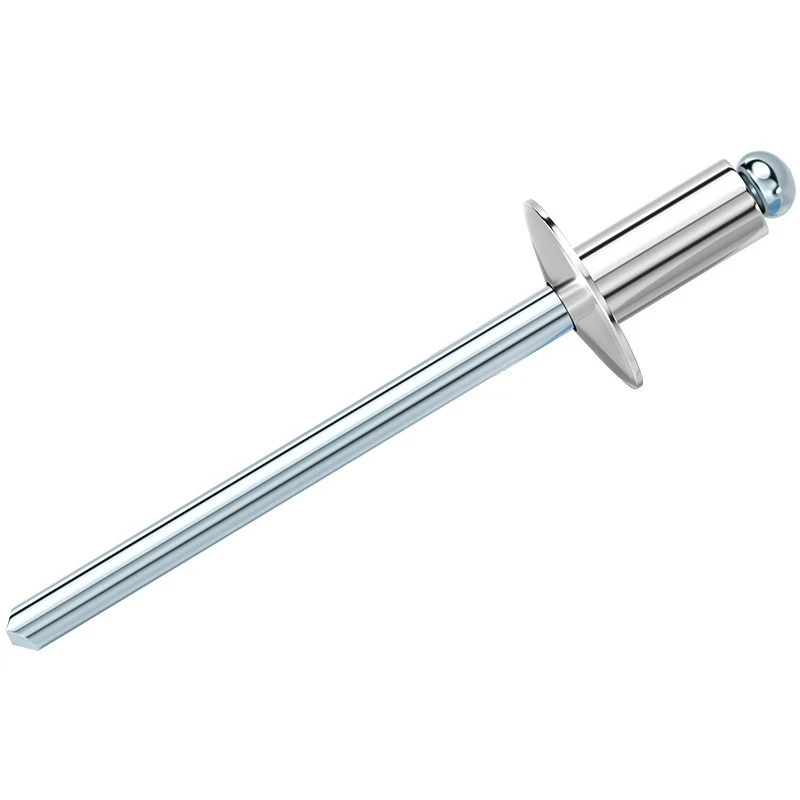

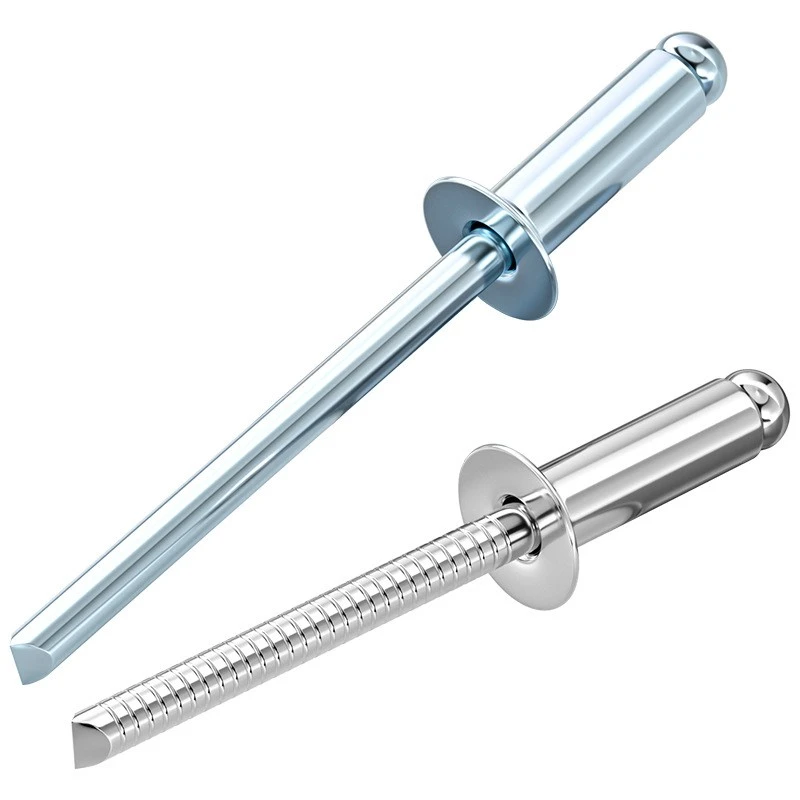

Présentation du produit
Les rivets aveugles à extrémité ouverte sont des composants de fixation simple-latéraux largement utilisés, constitués d'un corps de rivet et d'un mandrin. Lors de l'installation, un outil de rivetage spécial tire le mandrin pour créer une connexion mécanique permanente sans nécessiter d'accès à l'arrière de la pièce.
Avec une structure simple et une forte adaptabilité, ces rivets peuvent être utilisés pour assembler différents matériaux et différentes épaisseurs de panneaux. Ils sont couramment appliqués dans les environnements d’assemblage industriel et de production de masse.
Après l'installation, les rivets aveugles à extrémité ouverte offrent des performances de fixation fiables et une bonne résistance aux vibrations, ce qui en fait une solution de connexion courante dans la fabrication mécanique et le traitement de la tôle.
Caractéristiques du produit
- Permet une installation-d'un seul côté pour une meilleure efficacité de l'assemblage.
- Opération de rivetage simple adaptée à la production en série.
- Offre de fortes performances de connexion et une résistance aux vibrations.
- Disponible en différentes tailles pour différentes épaisseurs de matériaux.
- Prend en charge plusieurs combinaisons de matériaux.
Applications
Les rivets aveugles à extrémité ouverte sont largement utilisés dans les véhicules à énergie nouvelle, les équipements de stockage d'énergie, les boîtiers électriques, les équipements de communication, les meubles métalliques, les machines agricoles, les équipements industriels et les applications architecturales.
Ils conviennent aux connexions de panneaux nécessitant une installation efficace et une fixation fiable.
Avantages des services
La société fournit à la fois des services de fourniture de fixations standard et des services de développement de produits personnalisés.
Selon les dessins du client, les échantillons ou les exigences techniques, l'entreprise peut fournir des solutions de fabrication personnalisées. Une assistance professionnelle est disponible tout au long des processus de sélection des produits, de suivi de la production et de gestion de la qualité.
Paramètres du produit
|
Paramètre |
Description |
|
Nom du produit |
Rivets aveugles à extrémité ouverte |
|
Matériel |
Acier inoxydable, acier au carbone, aluminium |
|
Type de produit |
Fin ouverte |
|
Plage de diamètre |
Plusieurs spécifications disponibles |
|
Épaisseur de rivetage |
Personnalisable |
|
Outil d'installation |
Pistolet à riveter |
|
Traitement de surface |
Zingage, polissage, etc. |
|
OEM/ODM |
Soutenu |
étiquette à chaud: rivets aveugles à extrémité ouverte, Chine fabricants de rivets aveugles à extrémité ouverte, fournisseurs, usine, Rivets aveugles à bulbe, Rivets à tête bouton, Rivets aveugles à extrémité fermée, Rivets à tête fraisée, Rivets aveugles à extrémité ouverte
GB/T 12618.1
Rivets pop à dôme ouvert en aluminium/acier
| Dia. de la tête. D +0.08 -0.15 |
Longueur de la tête. L +1/0 |
Poignée | Dia. de la tête. d1 |
Merci à la tête. K | Diamètre du foret. φ | P min |
Diamètre de la tige. Max. | Tondre N min |
Traction N min |
| 2.8 | 4.0 | 0.5-2.0 | 4.2-5.0 | 1.0 | 2.5-2.6 | 25 | 1.55 | 180 | 280 |
| 6.0 | 2.0-4.0 | ||||||||
| 8.0 | 4.0-6.0 | ||||||||
| 10.0 | 6.0-8.0 | ||||||||
| 12.0 | 8.0-9.5 | ||||||||
| 3.0 | 6.0 | 1.5-3.5 | 5.4-6.3 | 1.3 | 3.1-3.2 | 25 | 2.00 | 300 | 400 |
| 8.0 | 3.5-5.0 | ||||||||
| 10.0 | 5.0-7.0 | ||||||||
| 12.0 | 7.0-9.0 | ||||||||
| 14.0 | 9.0-11.0 | ||||||||
| 16.0 | 9.0-13.0 | ||||||||
| 18.0 | 13.0-15.0 | ||||||||
| 20.0 | 13.0-17.0 | ||||||||
| 3.2 | 6.0 | 1.5-3.5 | 5.8-6.7 | 1.3 | 3.3-3.4 | 25 | 2.00 | 400 | 500 |
| 8.0 | 3.5-5.0 | ||||||||
| 10.0 | 5.0-7.0 | ||||||||
| 12.0 | 7.0-9.0 | ||||||||
| 14.0 | 9.0-11.0 | ||||||||
| 16.0 | 9.0-13.0 | ||||||||
| 18.0 | 13.0-15.0 | ||||||||
| 20.0 | 13.0-17.0 | ||||||||
| 25.0 | 17.0-22.0 | ||||||||
| 4.0 | 6.0 | 1.0-3.0 | 6.9-8.4 | 1.7 | 4.1-4.2 | 27 | 2.45 | 800 | 1000 |
| 8.0 | 3.0-5.0 | ||||||||
| 10.0 | 5.0-6.5 | ||||||||
| 12.0 | 6.5-8.5 | ||||||||
| 14.0 | 8.5-10.5 | ||||||||
| 16.0 | 8.5-12.5 | ||||||||
| 18.0 | 12.5-14.5 | ||||||||
| 20.0 | 12.5-16.5 | ||||||||
| 25.0 | 16.5-21.0 | ||||||||
| 30.0 | 21.5-26.0 | ||||||||
| 35.0 | 26.0-30.0 | ||||||||
| 4.8 | 6.0 | 1.5-2.5 | 8.3-10.1 | 2.0 | 4.9-5.0 | 27 | 2.95 | 1000 | 1200 |
| 8.0 | 2.5-4.0 | ||||||||
| 10.0 | 4.0-6.0 | ||||||||
| 12.0 | 6.0-8.0 | ||||||||
| 14.0 | 8.0-10.0 |
GB/T 12618.1
Aluminium/acier-Rivets aveugles à tête bombée à extrémité ouverte
| Dia. de la tête. D +0.08 -0.15 |
Longueur de la tête. L +1/0 |
Poignée | Dia. de la tête. d1 |
Merci à la tête. K | Diamètre du foret. φ | P min |
Diamètre de la tige. Max. | Tondre N min |
Traction N min |
| 4.8 | 16.0 | 8.0-12.0 | 8.3-10.1 | 2.0 | 4.9-5.0 | 27 | 2.95 | 1000 | 1200 |
| 18.0 | 12.0-14.0 | ||||||||
| 20.0 | 12.0-16.0 | ||||||||
| 25.0 | 16.0-21.0 | ||||||||
| 30.0 | 21.0-25.0 | ||||||||
| 35.0 | 25.0-30.0 | ||||||||
| 40.0 | 30.0-35.0 | ||||||||
| 5.0 | 6.0 | 1.5-2.5 | 8.7-10.5 | 2.1 | 5.1-5.1 | 27 | 2.95 | 1100 | 1250 |
| 8.0 | 2.5-4.0 | ||||||||
| 10.0 | 4.0-6.0 | ||||||||
| 12.0 | 6.0-8.0 | ||||||||
| 14.0 | 8.0-10.0 | ||||||||
| 16.0 | 8.0-12.0 | ||||||||
| 18.0 | 9.0-13.0 | ||||||||
| 20.0 | 12.0-15.0 | ||||||||
| 25.0 | 16.0-20.0 | ||||||||
| 30.0 | 20.0-25.0 | ||||||||
| 35.0 | 25.0-30.0 | ||||||||
| 40.0 | 30.0-35.0 | ||||||||
| 6.0 | 8.0 | 2.0-3.0 | 10.8-12.6 | 2.5 | 6.1-6.2 | 27 | 3.40 | 1400 | 2000 |
| 10.0 | 3.0-5.0 | ||||||||
| 12.0 | 5.0-7.0 | ||||||||
| 14.0 | 7.0-9.0 | ||||||||
| 16.0 | 7.0-11.0 | ||||||||
| 18.0 | 11.0-13.0 | ||||||||
| 20.0 | 11.0-15.0 | ||||||||
| 25.0 | 15.0-20.0 | ||||||||
| 30.0 | 20.0-25.0 | ||||||||
| 6.4 | 10.0 | 3.0-4.0 | 11.6-13.4 | 2.7 | 6.5-6.6 | 27 | 3.90 | 1500 | 2100 |
| 12.0 | 3.0-6.0 | ||||||||
| 14.0 | 6.0-8.0 | ||||||||
| 16.0 | 6.0-10.0 | ||||||||
| 18.0 | 10.0-12.0 | ||||||||
| 20.0 | 10.0-14.0 | ||||||||
| 25.0 | 14.0-18.0 | ||||||||
| 30.0 | 18.0-23.0 | ||||||||
| 35.0 | 23.0-28.0 | ||||||||
| 40.0 | 28.0-33.0 |
